Directrices sobre máquinas
Directrices, marcado y análisis de riesgos
Los fabricantes de máquinas y sistemas, así como sus operadores, están obligados a minimizar el riesgo para la seguridad de las personas que se encuentran en las proximidades de las máquinas.
Los dispositivos de señalización de seguridad sirven de ayuda en este sentido. Por ejemplo, puede utilizarse una luz de señalización para indicar la desactivación prevista de un dispositivo de seguridad de la máquina. Esto puede ser necesario, por ejemplo, al introducir material en una zona peligrosa de la máquina o instalación.
Tecnología de señalización relacionada con la seguridad
La Directiva de Máquinas es una directiva europea (2006/42/CE) relativa a la seguridad de las máquinas y sistemas. Especifica los requisitos esenciales de salud y seguridad que deben cumplir las máquinas para poder venderse en el mercado europeo. Esta directiva es pertinente para una amplia gama de tipos de máquinas y aplicaciones, incluida la tecnología de señalización.
Ejemplo de aplicación del aviso de arranque
Con máquinas y sistemas complejos, existe un alto riesgo de que la comunicación entre las personas que trabajan en el sistema sea difícil debido a la falta de claridad. Para evitar lesiones durante la puesta en marcha, el fabricante de la máquina debe instalar una advertencia de puesta en marcha relacionada con la seguridad en forma de dispositivos de señalización visual y acústica. Cuando el operador pone en marcha el sistema en el panel de control, el sistema de señalización se enciende en primer lugar. Suena la señal acústica de la bocina y las luces de señalización se activan durante tres segundos. A continuación se produce una pausa, cuya duración depende del tiempo que necesiten normalmente las personas para salir de la zona de peligro y ponerse a salvo. Sólo entonces se pone en marcha el sistema.
Los dispositivos de señalización utilizados para este fin deben ser incluidos por el fabricante del sistema en la evaluación de riesgos del sistema global, ya que un fallo de estos componentes puede provocar lesiones personales.
En este caso, la norma EN 13849-1 Seguridad de las máquinas - Partes de los sistemas de mando relativas a la seguridad - Parte 1: Principios generales de diseño constituye la base del análisis de riesgos necesario.

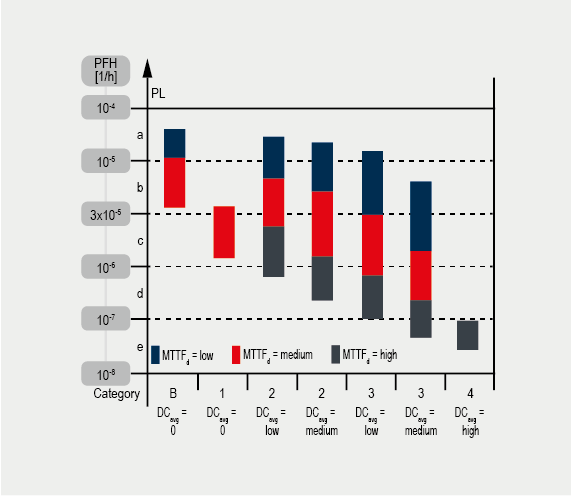

Para poder evaluar el dispositivo de señalización utilizado en el marco de este análisis de riesgos, el fabricante de la máquina debe disponer de un parámetro de seguridad, el nivel de rendimiento (PL) del dispositivo de señalización. El valor del PL se determina mediante un enfoque probabilístico (probability approach) y está constituido esencialmente por los dos componentes siguientes:
Valor MTTFd: Tiempo medio hasta un fallo peligroso como valor estadístico.
DC - Cobertura de diagnóstico: Describe la fiabilidad con la que se reconoce el fallo peligroso.
En el caso concreto del aviso de arranque descrito, el nivel de prestaciones de los dispositivos de señalización debe ser PL c y, por tanto, tener un nivel de protección medio. Esto se consigue bien mediante la monitorización de los dispositivos especiales de señalización, bien mediante el uso de dispositivos que, debido a su diseño, son tan a prueba de fallos (MTTFd elevado) que se alcanza un PL c incluso sin monitorización. En cualquier caso, los dispositivos para esta aplicación deben estar certificados por un organismo externo, como TÜV.
Base de datos SISTEMA - herramienta de cálculo de riesgos
La base de datos «SISTEMA» es una herramienta que se utiliza en relación con la Directiva de Máquinas y la norma ISO 13849-1. La base de datos permite a los ingenieros evaluar el nivel de rendimiento de sus sistemas de control relacionados con la seguridad de acuerdo con la norma ISO 13849-1. Esta herramienta facilita la selección y evaluación de los componentes de seguridad para su conformidad con los requisitos de seguridad de la Directiva de Máquinas.
Seguridad comprobada: dispositivos de señalización WERMA
WERMA ha hecho determinar por el TÜV valores de seguridad para dispositivos de señalización seleccionados. Los constructores de máquinas pueden incorporar estos valores directamente en sus análisis de riesgos. Facilitan considerablemente la planificación y ahorran tiempo.
Dispositivos de señalización con el mejor valor MTTFd - confirmado por TÜV
El valor MTTFd describe el tiempo medio estadístico hasta un fallo peligroso (según la norma EN ISO 13849-1). Todos estos dispositivos de señalización alcanzan el máximo valor de seguridad posible MTTFd > 100 años.
Descubra nuestra cartera de productos de tecnología de señalización relevante para la segurida.
